Le choix d’un capteur de température pour un process industriel semble souvent se résumer à une question simple : quel type (K, J, S…) est adapté à ma plage de température ? Pourtant, cette approche, si elle est un point de départ, masque les véritables enjeux de la fiabilité. La performance d’une mesure thermique ne dépend pas seulement du type de sonde, mais d’un ensemble de facteurs invisibles qui, s’ils sont négligés, peuvent entraîner des erreurs coûteuses et des arrêts de production non planifiés.
La thèse centrale est donc la suivante : pour garantir une mesure juste et durable, il faut déplacer le focus de la simple sélection d’un type vers une analyse complète de l’écosystème du capteur. Cela inclut son installation, son environnement, son vieillissement programmé et les contraintes de l’ensemble de la chaîne de mesure. Comprendre comment fonctionne un thermocouple est une chose, mais le spécifier correctement en est une autre.
La sélection d’un thermocouple en 4 points cruciaux
Pour choisir un capteur de température fiable, ne vous limitez pas au type et à la plage de température. Analysez les erreurs potentielles liées à l’installation (immersion, câblage), anticipez la dérive inévitable du capteur avec un plan de maintenance, traduisez vos contraintes réelles (environnement, réactivité) en spécifications techniques précises (gaine, jonction), et sachez reconnaître quand une autre technologie comme une sonde Pt100 est plus pertinente.
Prévenir les erreurs de mesure : les pièges cachés au-delà du type de thermocouple
La première source d’imprécision n’est souvent pas le capteur lui-même, mais la manière dont il est installé et connecté. Une mesure parfaite peut être faussée par des phénomènes physiques simples mais critiques, transformant un instrument de précision en une source de données erronées.
L’un des pièges les plus courants est l’erreur de tige, ou erreur de conduction thermique. Si la sonde n’est pas suffisamment immergée dans le fluide ou l’environnement à mesurer, la gaine métallique dissipe la chaleur vers l’extérieur, refroidissant la jonction de mesure et faussant la lecture. La règle empirique est d’assurer une profondeur d’immersion de 15 à 20 fois le diamètre de la sonde pour une gaine métallique, et légèrement moins pour une gaine en céramique.
L’ampleur de l’erreur de mesure due à la dissipation thermique dépend de la conductivité thermique des composants du capteur, des rapports de masse du capteur et du fluide, et de la différence de température entre le fluide et l’environnement ambiant. Un capteur de grande taille dissipe plus de chaleur qu’un capteur de petite taille.
– SIKA France, Erreur de dissipation thermique dans les thermomètres à résistance et les thermocouples
Un autre point de défaillance majeur se situe dans la chaîne de connexion. L’utilisation de câbles d’extension ou de connecteurs non compatibles crée un « thermocouple parasite » au point de jonction, générant une tension qui s’ajoute ou se soustrait à celle du capteur principal. Il est impératif d’utiliser des câbles et connecteurs spécifiquement conçus pour le type de thermocouple utilisé (K, J, etc.) afin de maintenir l’intégrité du signal jusqu’à l’instrument de lecture.
Le tableau suivant synthétise les composants critiques de la chaîne de mesure et leurs spécificités pour garantir une installation correcte.
| Composant | Matériau métallique | Isolation minérale | Blindage nécessaire |
|---|---|---|---|
| Sonde thermocouple | Inox 316, Inox 310, Inconel 600 | Alumine (Al₂O₃), Magnésium (MgO) | EMI/RFI en milieu électromagnétique perturbé |
| Câble d’extension | Même matériau que le thermocouple | Isolation thermique limitée (0-200°C) | Blindage cuivre ou acier tressé |
| Connecteur | Matériaux compatibles avec type thermocouple | Isolation adaptée à la température | Connexion polaire correcte obligatoire |
Enfin, les interférences électromagnétiques (EMI/RFI) générées par les moteurs, les variateurs de fréquence ou les câbles de puissance peuvent induire des tensions parasites dans les câbles de thermocouple, créant du « bruit » ou un décalage complet de la mesure. Le blindage et une mise à la masse rigoureuse ne sont pas des options, mais des nécessités dans tout environnement industriel.
Checklist d’installation pour minimiser les EMI/RFI
- Étape 1 : Utiliser un câble blindé avec enroulement tressé en cuivre ou acier pour les environnements à fort bruit électrique.
- Étape 2 : Maintenir une distance minimale de 15 cm entre les câbles thermocouple et les sources EMI (moteurs, variateurs, câbles haute tension).
- Étape 3 : Créer une boucle de masse unique au point d’instrument et non à la sonde thermocouple.
- Étape 4 : Vérifier la continuité du blindage et sa connection au point de masse dédié.
- Étape 5 : Respecter les normes de polarité (fils codifiés par couleur selon type K, J, T, etc.) sur toute la longueur du circuit.
Penser sur le long terme : anticiper le vieillissement et la dérive de votre capteur
Un thermocouple « qui fonctionne » n’est pas forcément un thermocouple « qui mesure juste ». Avec le temps, tous les thermocouples subissent un phénomène de vieillissement appelé « dérive ». C’est un changement lent et progressif de leur signal électrique, même à une température constante, causé par l’oxydation, la contamination ou la modification de la structure métallurgique des fils.
Qu’est-ce que la dérive d’un thermocouple ?
La dérive est une erreur de mesure lente et cumulative qui apparaît avec le temps. Elle est causée par la dégradation physique des métaux du capteur due à la chaleur, la corrosion ou la contamination. Un capteur qui dérive donne des lectures fausses même s’il semble fonctionner.
Ignorer la dérive peut avoir des conséquences graves, menant à des lots de production non conformes, une surconsommation d’énergie ou des risques pour la sécurité. La seule stratégie viable est de planifier le réétalonnage et le remplacement du capteur. L’intervalle dépend fortement de l’application : il est recommandé d’envisager un remplacement tous les 6 à 12 mois en applications exigeantes (haute température, cycles rapides, atmosphère corrosive) et tous les 12 à 24 mois pour des usages plus modérés.
Vieillissement et dérive en traitement thermique haute température
Dans les fours de traitement thermique fonctionnant à plus de 1000°C, les thermocouples de type R ou S subissent une oxydation progressive des fils et une migration du matériau en gaine. Cette dérive, bien que lente, s’accumule et cause des erreurs de ±10 à 20°C après 200 à 300 heures d’utilisation continue. Un calendrier de remplacement préventif basé sur ces cycles (3-6 mois en four continu) minimise les écarts non détectés et les défauts qualité du produit fini.
Le choix d’un capteur ne doit donc pas se baser uniquement sur son coût d’achat, mais sur son Coût Total de Possession (TCO). Un thermocouple bon marché qui nécessite des remplacements fréquents ou qui provoque des pertes de production coûtera bien plus cher à long terme qu’un capteur plus robuste et stable. La maintenance préventive est un investissement, pas une dépense.
Un contrôle qualité en fabrication chimique a détecté une dérive de +3°C sur un lot de thermocouples après 6 mois d’exploitation. Sans réétalonnage, cela aurait conduit à des écarts de composition de ±1.5% sur les réactifs. L’adoption d’un calendrier de vérification trimestrielle et de remplacement annuel a réduit les anomalies de ±0.5%, améliorant la conformité de 40%.
– Un responsable qualité, via thermometre.fr
Pour maîtriser ce vieillissement, la mise en place d’un plan de maintenance structuré est essentielle. Il permet de suivre la performance de chaque capteur et de décider de son remplacement sur la base de données factuelles plutôt que sur une défaillance avérée.
Plan de maintenance préventive et de réétalonnage
- Étape 1 : Établir un registre historique : numéro série, date d’installation, application, conditions (T°max, environnement).
- Étape 2 : Programmer une vérification intra-usine tous les 3-6 mois avec un thermocouple étalon en bain précis ou puits sec.
- Étape 3 : Envoyer un thermocouple représentatif par lot à un prestataire accrédité (DAkkS, IEC) chaque année pour vérification externe.
- Étape 4 : Consigner les écarts détectés (e.g., ±1.5°C à 500°C) et décider du maintien ou du remplacement selon seuil toléré.
- Étape 5 : Remplacer le capteur dès dépassement de tolérance ou après durée de service recommandée, même sans anomalie détectée.
Traduire vos contraintes industrielles en spécifications techniques claires
Une fois les risques d’installation et de vieillissement pris en compte, le cœur de la spécification consiste à traduire les contraintes de votre process en caractéristiques techniques précises. C’est ici que l’expertise d’un fabricant prend tout son sens pour guider le choix.
L’environnement chimique et thermique dicte le choix du matériau de la gaine de protection. Une gaine en Inox 316L sera privilégiée pour sa résistance à la corrosion en milieu acide, tandis que l’Inconel 600® sera retenu pour sa robustesse mécanique à très haute température en atmosphère oxydante. Une gaine inadaptée se dégradera prématurément, contaminant le thermocouple et provoquant une dérive rapide.
Le tableau ci-dessous offre un aperçu des matériaux de gaine les plus courants et de leurs environnements de prédilection.
| Matériau de gaine | Atmosphère oxydante | Atmosphère réductrice | Température max (°C) | Caractéristiques |
|---|---|---|---|---|
| Inox 304 | Excellent | Bon | 895 | Usage général; bon rapport coût/performance |
| Inox 310 | Excellent | Bon | 1145 | Haute température; résistance oxydation prolongée |
| Inox 316L | Excellent | Excellent | 930 | Corrosion chimique; milieux salins ou acides |
| Inconel 600® | Excellent | Acceptable | 1175 | Haute température; robustesse mécanique |
| Céramique (Al₂O₃) | Excellent | Limité | 1954 | Ultra-haute température; isolant pur |

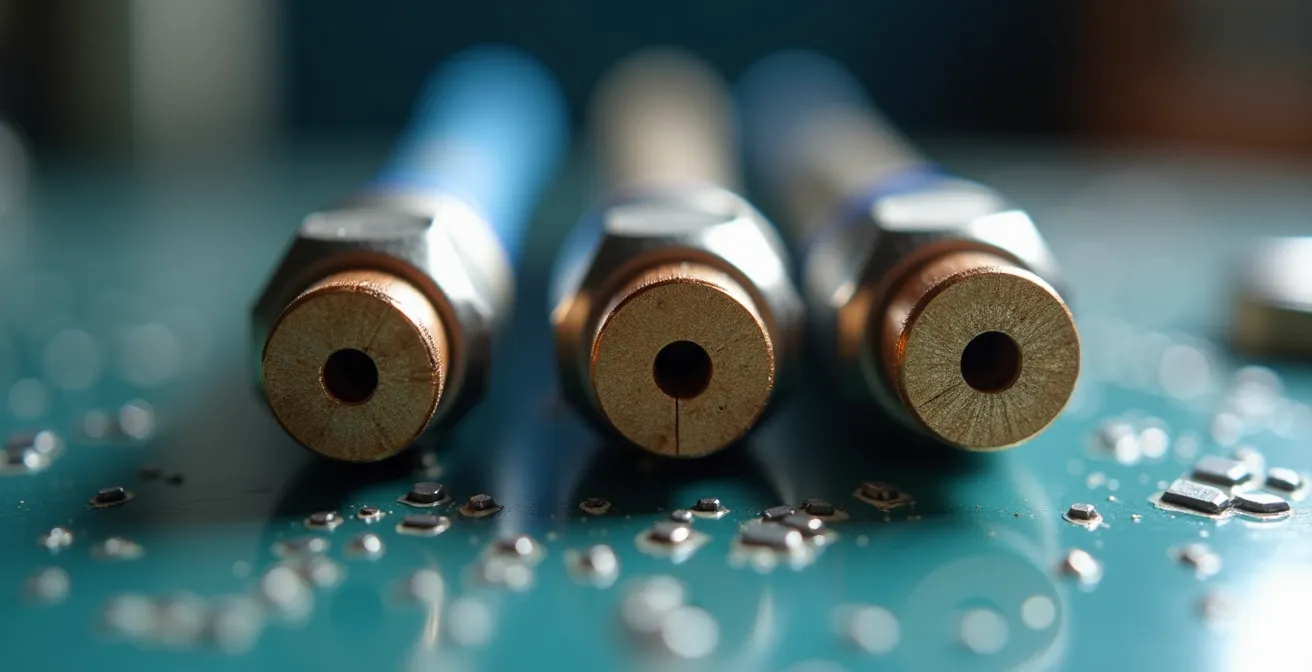

La vitesse de réponse est un autre critère crucial, directement lié au type de jonction (ou soudure chaude). Une jonction exposée offre une réactivité maximale car les fils sont en contact direct avec le milieu, mais elle est fragile. À l’opposé, une jonction isolée est la plus robuste et la mieux protégée des interférences, mais aussi la plus lente.
Le choix est un arbitrage : faut-il privilégier la vitesse pour un process dynamique ou la robustesse pour un environnement agressif ? Le compromis est souvent la jonction à la masse. Cet arbitrage a un impact direct sur le temps de réponse, qui peut varier d’un facteur 40 entre les architectures. Par exemple, la différence est frappante : on observe un temps de réponse de ~0.1s pour une jonction exposée de Ø 6mm, contre ~4.5s pour une jonction isolée de même diamètre.
Enfin, il est essentiel de définir le besoin de précision réel. Exiger une Classe 1 (tolérance plus stricte) quand une Classe 2 est suffisante peut engendrer un surcoût inutile. La Classe 1 est réservée aux applications critiques (laboratoire, R&D, régulation fine), tandis que la Classe 2 convient à la majorité des applications de surveillance industrielle.
Le tableau suivant détaille les tolérances selon la norme IEC 60584 pour un thermocouple de type K, illustrant l’écart concret à 500°C.
| Classe | Plage température | Tolérance Type K | Exemple à 500°C | Applications typiques |
|---|---|---|---|---|
| Classe 1 | -40 … +1000°C | ±1.5°C ou 0.004|t| | ±3.5°C | Laboratoire, R&D, procédés critiques |
| Classe 2 | -40 … +1200°C | ±2.5°C ou 0.0075|t| | ±5.0°C | Industrie générale, surveillance process |
| Classe 3* | Plage réduite | Tolérance élargie | – | Applications non-critiques (rare en industrie) |
À retenir
- La fiabilité d’une mesure thermique dépend plus de l’installation et de la maintenance que du type de thermocouple.
- Anticipez la dérive du capteur avec un plan de réétalonnage et de remplacement pour éviter les erreurs de production.
- Le choix de la gaine, de la jonction et de la classe de précision doit découler des contraintes réelles de votre process.
- Le Coût Total de Possession (TCO) incluant maintenance et non-qualité est un meilleur indicateur que le seul coût d’achat.
L’arbitrage final : le bon capteur pour le bon usage, même si ce n’est pas un thermocouple
La décision finale est un exercice d’arbitrage multicritères. Plage de température, précision, réactivité, robustesse, coût : chaque application a ses propres priorités. L’industrie moderne, qui intègre de plus en plus de technologies de production innovantes, demande des capteurs de plus en plus performants et fiables, et l’adoption de ces capteurs est en forte croissance. Le marché devrait connaître une croissance annuelle de 6,5 % (TCAC) entre 2025 et 2032, avec le type K dominant le marché avec 42,3 % des parts.
Parfois, la meilleure décision est de reconnaître que le thermocouple n’est pas la bonne technologie. Pour les applications à basse ou moyenne température (en dessous de 650°C) exigeant une très haute précision et une stabilité à long terme, la sonde à résistance de platine (Pt100 ou RTD) est souvent une meilleure solution, malgré son coût plus élevé et sa moindre robustesse aux chocs.
Ce tableau comparatif vous aidera à peser les pour et les contre entre ces deux grandes familles de capteurs de température.
| Critère | Thermocouple (K, J, R, S) | Sonde Pt100/RTD | Évaluation |
|---|---|---|---|
| Plage température | -200 à +2300°C (selon type) | -200 à +650°C (standard) | → Thermocouple si T° > 850°C |
| Précision | Classe 1: ±1-3°C; Classe 2: ±2-5°C | Classes A/B: ±0.1-0.2°C typique | → Pt100 si précision < ±0.5°C requise |
| Linéarité | Non-linéaire (courbe S) | Quasi-linéaire | → Pt100 si signal linéaire nécessaire |
| Stabilité long terme | Dérive 0.5-1%/année en haute T° | Stabilité > 99.5% sur 5 ans | → Pt100 pour applications 5+ ans sans recalibrage |
| Temps réponse | 0.1-2s (jonction exposée/masse) | 0.5-5s (film mince à bobine) | → Thermocouple si dynamique > 2 Hz |
| Robustesse | Excellent en vibrations/chocs | Fragile (fil bobine); solide (film mince) | → Thermocouple en environnement hostil |
| Coût unitaire | €50-500 (gamme large) | €150-1500 (plus cher) | → Thermocouple si budget limité |
| Câblage | Câble compensé dédié; jonction froide | Câble cuivre standard; excitation requise | → Thermocouple installation simplifiée |
La sélection du bon capteur est donc un acte stratégique qui impacte directement la qualité, la sécurité et la rentabilité. C’est en optimisant ces choix que les industriels peuvent également Améliorer l’efficacité énergétique de leurs installations.
Fours de traitement thermique : sélection Type R/S pour fours à atmosphère
Cas d’application : Four de recuit d’alliages métalliques à 1300°C. Critères : température extrême (disqualifie Pt100), atmosphère oxydante (Type R/S recommandé plutôt que Type K), stabilité exigée ±2°C (nécessite Classe 1, thermocouple noble). Thermocouples R/S en gaine Inconel avec isolation Al₂O₃ installés à profondeur d’immersion 20× diamètre pour minimiser gradient conduction. Calendrier de remplacement : tous les 6 mois; vérification trimestrielle en laboratoire accrédité. Investissement TCO annuel : ~€8000 (capteurs + maintenance), acceptable comparé à perte de production (€500k/jour) en cas d’anomalie thermique détectée trop tard.
Questions fréquentes sur le choix d’un thermocouple
Quand opter pour un thermocouple plutôt qu’une Pt100 ?
Choisir un thermocouple si : (1) la température de process est supérieure à 850°C, (2) vous avez besoin d’un temps de réponse très rapide (inférieur à 1 seconde), (3) l’environnement est sujet à de fortes vibrations ou des chocs mécaniques, (4) le budget d’acquisition est un critère principal, ou (5) vous souhaitez une installation simplifiée sans circuit d’excitation externe.
Quel type de thermocouple pour une extrudeuse plastique ?
Le type K (NiCr-NiAl) est le standard de l’industrie pour cette application. Sa large plage de température (-40 à +1370°C) couvre amplement les zones de chauffe typiques (200-300°C). Il offre un excellent rapport coût/performance et une grande disponibilité. Une jonction à la masse ou isolée est recommandée selon le niveau d’interférences électromagnétiques. Privilégiez une Classe 1 pour une tolérance de ±1.5°C.
Comment minimiser les erreurs de conduction thermique (stem error) ?
Trois actions sont clés : (1) Assurer une profondeur d’immersion suffisante, idéalement 15 à 20 fois le diamètre de la sonde. (2) Utiliser le plus petit diamètre de sonde possible compatible avec la robustesse requise. (3) Choisir une gaine avec une faible conductivité thermique si l’erreur de tige est critique. Faites valider le dimensionnement par votre fournisseur.
Quelle est la durée de vie typique d’un thermocouple ?
La durée de vie varie énormément avec l’application : de 6 à 12 mois pour les process exigeants (très haute température, cycles thermiques intenses, atmosphère agressive) à 12-24 mois pour des applications plus modérées. Il est fortement conseillé de mettre en place un calendrier de remplacement préventif et un programme de réétalonnage plutôt que d’attendre une panne.
Qu’est-ce que la dérive d’un thermocouple et comment la détecter ?
La dérive est un changement progressif et non réversible du signal électrique du capteur, qui n’est pas lié à un changement de température réel. Elle est causée par la dégradation des fils. Pour la détecter, il faut comparer périodiquement la lecture du thermocouple avec celle d’un capteur étalon de référence dans un bain ou un four d’étalonnage. Si l’écart dépasse la tolérance acceptable (par ex. ±2°C), le thermocouple doit être remplacé.
